王牌小型3方勾臂垃圾車（國五）

王牌小型3方勾臂垃圾車，國五排放，汽油機，王牌勾臂垃圾車整車公告SZD5030ZXXCW5，免征和環保都已經下發，我們公司出整車合格證，1650單排駕駛室，綿陽新晨動力110馬力柴油發動機，5檔變速箱，6.00-14輪胎（后雙輪），油剎，招標專用車型．

王牌小型3方勾臂垃圾車

王牌勾臂垃圾車SZD5030Z\小型3方環衛垃圾車又是環衛環保車型。王牌勾臂垃圾車又主要適用于市政環衛、物業管理、大型廠、工礦等各種場所收集、運載各種垃圾。鉤臂垃圾車采用全液壓控制操作系統，垃圾廂與底盤可徹底分離，具有結構合理，操作簡便、穩定、使用效率高、密封性能好、傾倒方便等優點，能實現一臺車與多個垃圾廂聯合作業，循環運輸，充分提高車輛的運輸能力。

王牌勾臂垃圾車主要技術參數
產品名稱	車廂可卸式垃圾車	產品型號	SZD5030ZXXCW5型車廂可卸式垃圾車
總質量(Kg)	2790	罐體容積(m3)
額定載質量(Kg)	1100	外形尺寸(mm)	4600×1650×2050
整備質量(Kg)	1560	駕駛室準乘人數(人)	2
接近角/離去角(°)	38/15	前懸/后懸(mm)	690/860
軸數	2	軸距(mm)	3050
軸荷(Kg)	1300/1490	最高車速(Km/h)	100
王牌勾臂垃圾車	備注：選裝黑色保險杠.
國V王牌勾臂垃圾車底盤技術參數
底盤型號	CDW1030N1M5	底盤名稱	載貨汽車底盤
商標名稱	王牌牌	生產企業	中國重汽集團成都王牌商用車有限公司
外形尺寸(mm)	5150×1650×2050	輪胎數	4
接近角/離去角(°)	38/15	輪胎規格	185R14LT
鋼板彈簧片數	5/7	前輪距(mm)	1410
燃料種類	汽油	后輪距(mm)	1420
排放標準	GB18352.5-2013國Ⅴ
發動機型號	發動機生產企業	排量(ml)	功率(Kw)
V22	綿陽新晨動力機械有限公司	2237	82
多方位圖片展示：

王牌小型3方勾臂垃圾車工作原理及結構組成：

王牌勾臂垃圾車是在底盤上設附車架，在附車架上安放垃圾箱，并安裝吊裝裝置。拉臂主液壓缸是吊裝、卸載垃圾的主要傳動裝置，控制其伸縮可完成吊裝垃圾箱、卸垃圾以及卸下空垃圾箱的工作過程，拉臂主液壓缸一端連接在附車架的尾端靠駕駛室一端，另一端則連接在拉臂上。

多路換向閥：保證了投入作業的液壓部件、可靠換向、確保作業油缸停留在任意位置。

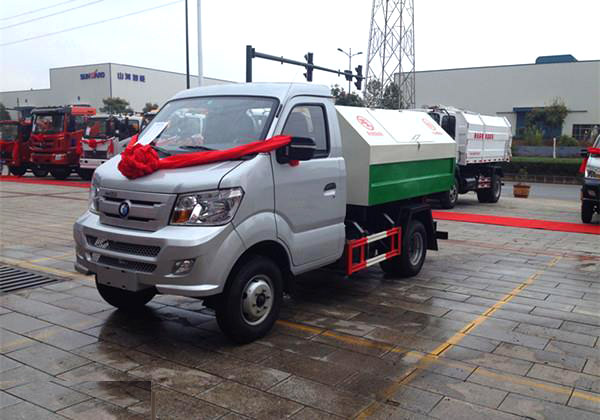

王牌小型3方勾臂垃圾車多圖

王牌勾臂垃圾車專用功能特點：

王牌勾臂垃圾車的收運方式是目前世界上廣泛采用的垃圾收運方式，可以實現一車多箱，大大降低了使用成本，提高工作效率。

王牌勾臂垃圾車同時具備貨物自卸和箱體自動裝卸兩種功能，而且這兩種功能由一個拉臂車完成，工作效率高。這兩種功能的操作和轉換都是由液壓系統實現的。

王牌勾臂垃圾車垃圾箱拉起操作方法：
1、將鎖緊鉤操作手柄推至收回位置，鎖緊油缸收回，使鎖緊架收回并將翻轉架與附車架鎖緊固定；
2、將拉臂操作手柄拉起到伸起位置，拉臂油缸伸出，活動拉臂繞翻轉翻轉架前鉸鏈軸旋轉，拉臂處于鉤箱位置，適當調整拉臂鉤高度并與箱體彎鉤對準；
3、當拉臂鉤鉤到箱體彎鉤時，繼續推下拉臂操作手柄到落下位置，使垃圾箱體繼續上車；
4、當垃圾車箱體落放到附車架上后，松開拉臂操作手柄使其回到中位，再將鎖緊鉤操作手柄拉起至鎖緊位置，鎖緊油缸伸出，使鎖緊架翻起并將翻轉架與垃圾箱體鎖緊固定，松開手柄使之回中；位；完成垃圾車箱體的裝車工作，松開取力器，整車可以運輸行駛。

王牌勾臂垃圾車垃圾箱放下操作方法；

1、起動車后掛上取力器，將鎖緊鉤操作手柄推下至收回位置，鎖緊油缸縮回，使鎖緊架翻下，翻轉架與垃圾箱體脫開鎖緊固定并且與附車架鎖緊固定，松開手柄使之回中位；
2、將拉臂操作手柄拉起到伸起位置，拉臂油缸伸出，活動拉臂繞翻轉翻轉架前鉸鏈軸旋轉，垃圾箱體隨活動拉臂一同翻轉、傾斜下落；放置垃圾箱體時，車廂尾部嚴禁站人。

3、拉臂式垃圾車箱放置好后，調整活動拉臂鉤與箱體彎鉤位置，使其脫鉤，將拉臂操作手柄推下到落下位置，拉臂油缸收回，活動拉臂繞翻轉翻轉架前鉸鏈軸旋轉，活動拉臂放回到附車架上，松開取力器垃圾箱放置完成，整車可以運輸行駛。
